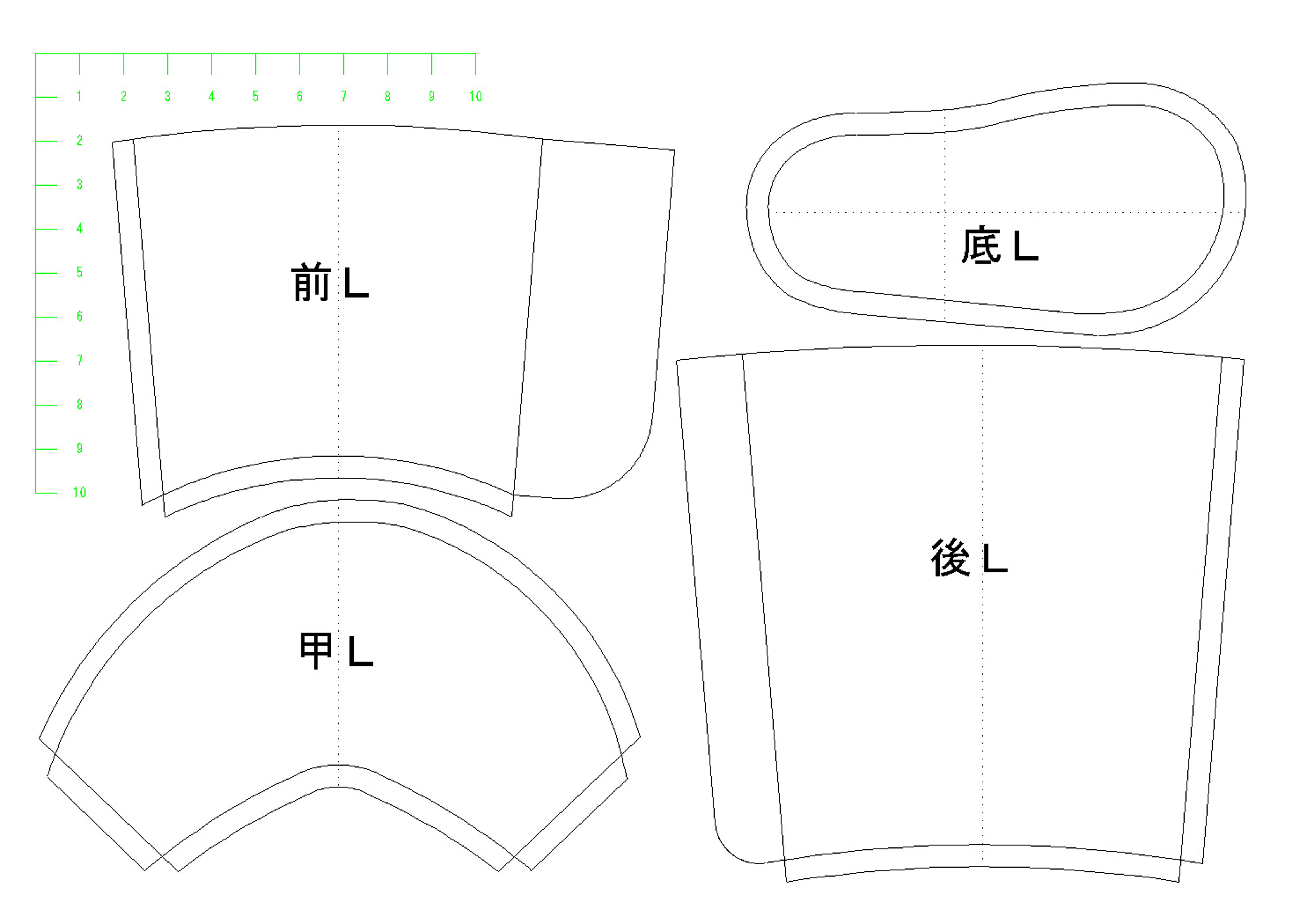

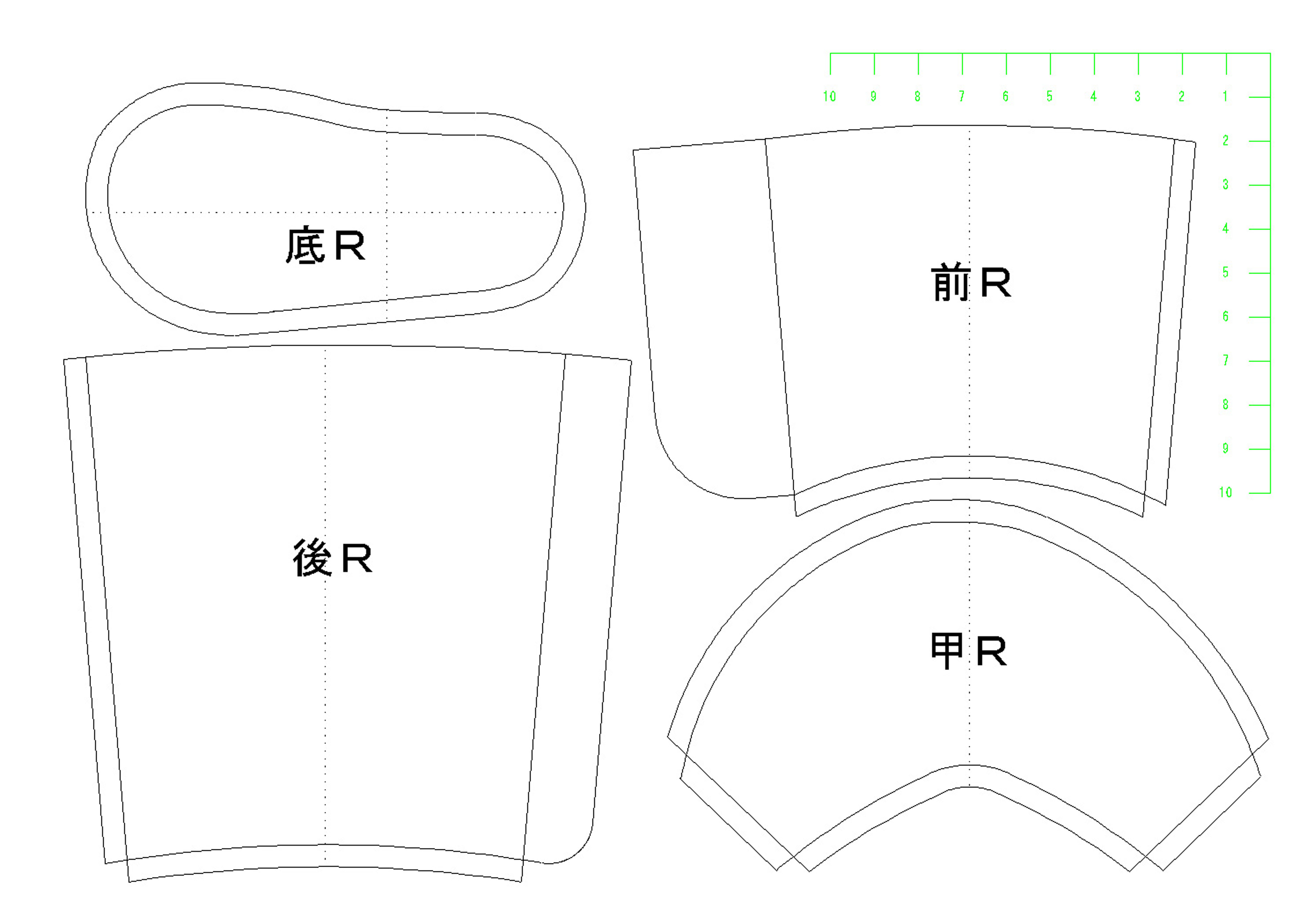

まだ歩かない赤ちゃんのための防寒用ブーツ型紙 -2008/1/13up
出来上がりの足サイズ9.5cm、高さ15cmのブーツです。
ベビーカーなら毛布で覆えるけれど、抱っこ紐ではそうもいかず、
靴下と服の間の絶対領域からどんどん足が冷えていく・・・
という困った事態を解消するために自作してみました。
設備の図面屋の倉庫にはそぐわないデータですが、
型紙を起こしたのがCAPEだったんだもんね、ということでここに。
型紙ダウンロード
left.dxf 42kb right.dxf 42kb
left.dwg 34kb right.dwg 34kb
left.jpg 628kb right.jpg 630kb
あまり親切でない作り方ページはこちらをクリック
冷媒管の断面図兼スリーブ選定表 -2006/6/12up
2管式、ガス管:20mm、液管10mmの保温厚の冷媒管
の断面図と、適合するサイズのスリーブを表にしました。
ダウンロード
0612_R-LIST.dcc 238kb
0612_R-LIST.dxf 152kb
CADWe'll CAPE2004環境設定ファイル -2006/6/12修正、再up、7/5追記
他の人の作業環境が見てみたいという方はどうぞ。また、ご自分の設定を公開してもいいという太っ腹なあなたは、データファイルをお送りください。謹んで掲載させて頂きます。
これらのファイルの使用前に、現在の設定のバックアップを必ず取って下さい
また、これらのファイルはバージョン2004のデータです。
ダイテックさんに聞いたところ、以前のバージョンでは読み込めないそうです。
作図規則に関しては読み込めるそうですが、『あまりおすすめできない』との
ことですので、ご了承の上、ご利用ください。
という訳で、ショートカットキーの設定のみこちらに記載します↓
A:用紙範囲表示
B:BackSpace入力
C:コマンドの取消し
D:消去
E:Enter入力
H:補助線-平行
K:補助線-消去
R:選択-全解除
X:座標丸め無
Z:ホールドの有効/無効切り替え
このショートカット設定で感動的に使いやすくなるはず!
・・・ですが、一文字ショートカットを設定していると、冷媒管作図でバグが出ます。
作図する時に他の管種の設定のままで冷媒管を触ると、ソフトがびっくりします(笑
他ソフトに切り替えたりしているうち、びっくり状態を脱することができますし、
データがこわれるような深刻なものではないので、私は無視して使っています。
<環境設定ファイル>
施工図作成に必要なコマンドを厳選した、超シンプルな環境設定です。
右手マウス、左手キーボードを追求した一文字ショートカットキーがポイント。
背景色は黒に設定、ほか制御点などの色を設定しています。
また、『環境設定』の『番号、色』の1番から11番までの色では、#3のみを灰色=
RGB(128,128,128)に変更しています。配管芯が赤なのはイヤなので・・・

ダウンロード 1208kb --- 0612drawtheline.mnt

<空調、衛生作図規則ファイル>
管種の色分けの設定をした作図規則ファイルです。
色=線幅の状態での作図をしたくないというただ一心で作った設定。
CAPEデフォルトの線幅用です。上の環境設定ファイル1とセットでご覧下さい。
※『環境設定』の『番号、色』の1番から11番までの色は『機械ごとの設定』が
  生きていますので、使用していません。

ダウンロード 56kb --- 0612drawtheline.ssf
ダウンロード 56kb --- 0612drawtheline.asf
ちなみに設備以外の色は、

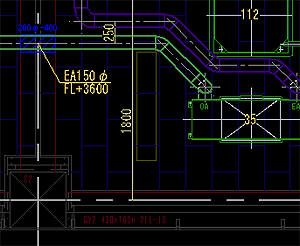

右図のように沈みがちな配色を
設定して使用しています。

建築図:RGB 50,50,50
構造図:#260
天伏図:#200
電気 :#70

※この色設定は私の使用している
モニタに合わせたものですので、
他の環境では見づらい場合があります。
添景データ検査君
身長約175cm少々太めの検査君で、あなたの図面をドレスアップ(w;)してみませんか?
狭い機械室の取り合いのために作ってみたデータです。
検査君2号
(平面図用)
ダウンロード
DXF 35kb
DWG 32kb
検査君1号
(断面図用)
ダウンロード
DXF 32kb
DWG 31kb
